比利時微電子研究中心（IMEC）于2021年國際互連技術會議（IITC 2021）時展示1納米制程技術構建硅晶片過程使金屬互連的新方法，解決1納米制程技術互連發熱問題，也顯示1納米制程的最新進展。



外媒報導，IMEC展示採用鋁二元化合物實驗，重點是電阻率，理想配比狀態下的AlCu和Al2Cu薄膜，電阻率低至9.5μΩ*cm。實驗結果支持將AlCu和Al2Cu在先進半鑲嵌互連整合方案當作新導體的可能性，使它們與氣隙結合，提高性能。然而這種組合的焦耳熱效應會越來越重要。



將邏輯制程技術線路圖縮小到1納米以下節點，需在后端最關鍵半導體層引入新導電材料。由于鋁和釕（Ru）電阻率低于銅、鈷或鉬等傳統元素金屬，可能對1納米制程節點以下晶片性能有影響。

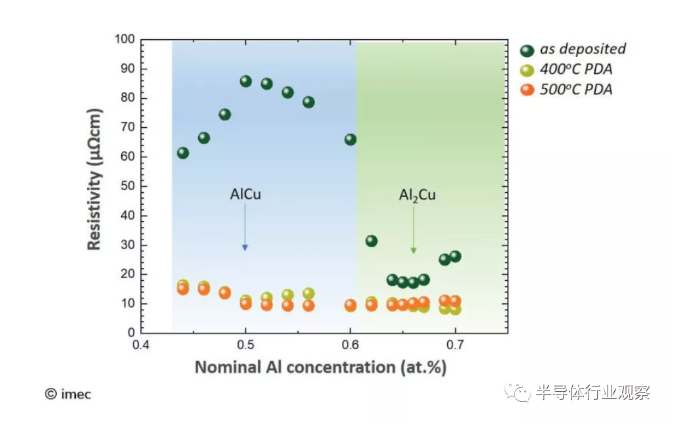

IMEC也研究AlNi、Al3Sc、AlCu和Al2Cu等鋁化物薄膜電阻率，20納米以上厚度時，所有PVD沉積薄膜都顯示出與鉬相當或低于鉬的電阻率。28納米AlCu和Al2Cu薄膜則達成9.5μΩ*cm最低電阻率，低于Cu的表現。實驗還驗證控制薄膜理想狀態，防止表面氧化是研究鋁化物的挑戰。



IMEC設想在先進半鑲嵌制程使用這些金屬間化合物，需直接蝕刻金屬，以獲得更高縱橫比的線條。IMEC發現在金屬線間逐漸引入部分或全部氣隙，可改善RC延遲，用電隔離氣隙代替?zhèn)鹘y(tǒng)低k電介質，有望降低按比例縮放的電容。但氣隙導熱性極差，需格外關注操作條件下的焦耳熱效應。

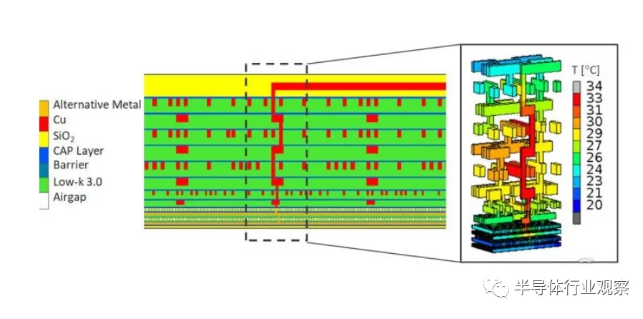

IMEC也透過在局部2層金屬互連層校準測量焦耳熱，并藉由建模將結果投射到12層后端連線（BEOL）結構，量化難題。研究預測，氣隙會使溫度升高20%，也發現金屬線密度有重要作用，因較高金屬密度有助減少焦耳熱。



IMEC研究員兼納米互連專案總監Zsolt Tokei表示，這些發現是改進半鑲嵌金屬化方案，成為1納米以下互連選項的關鍵。IMEC正透過其他選項擴展互連路線圖，包括混合金屬化和新中線方案，同時也解決與制程技術整合和可靠性相關的挑戰。
