據悉，德國通快集團在不久前完成了第200臺EUV光刻機光源的發貨。

圖片來源：通快





通快集團披露的財務數據顯示，2021財年（2020年7月1日－2021年6月30日），通快在EUV業務領域?qū)崿F(xiàn)了5.3億歐元的銷售額，占總銷售額的13.5％。通快預計，在2022財年EUV業務銷售額將大幅增加到6億歐元。目前，通快EUV業務領域已提供超過1500個工作崗位。



而全球唯一的EUV光刻機供應商不久前也披露了最新的財報。2021年ASML全年凈銷售額達186．11億歐元，同比增長33.1％；凈利潤為58.83億歐元，同比增長65.5％。其中，EUV光刻系統便貢獻了63億歐元的收入，較2020年增加了18億歐元（增長40％）。

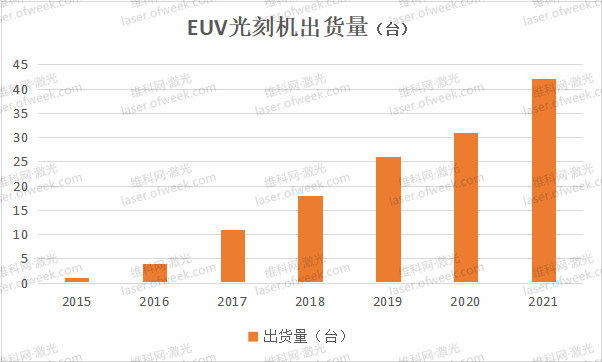

歷年ASML EUV光刻機出貨量



維科網·激光 制圖



近年來，ASML銷售的EUV光刻系統數量持續增長。從2015年第一臺EUV光刻機出貨，到2021年，ASML已成功交付42套EUV光刻系統。ASML表示，隨著芯片制造工藝愈加先進，預計未來邏輯芯片、DRAM都將采用EUV技術制造，未來EUV光刻機的需求仍持續增長。在現有條件下，預計2022年將產出55臺EUV光刻系統，EUV系統的收入也將增長25％。





EUV光刻是光刻機發展的第五代技術，也是目前最先進的技術。前四代光刻機使用都屬于深紫外光（準分子激光器產生UV激光束），但在摩爾定律的推動下，半導體產業對于芯片的需求已經發展到5nm，甚至是3nm，浸入式光刻面臨更為嚴峻的鏡頭孔徑和材料挑戰。可將最小工藝節點推進至5nm、3nm的第五代 EUV光刻機成了半導體行業不可或缺的重磅武器。



這套系統的工作過程為：錫發生器每秒發射5萬滴錫珠，通過真空室并被激光脈沖擊中。當激光脈沖擊中錫珠時，錫珠被電離并產生高強度的等離子體，同時發出波長為13.5nm的EUV光。隨后收集器收集EUV光，并通過反射鏡將其輸送到光刻機上，對晶圓進行雕刻。

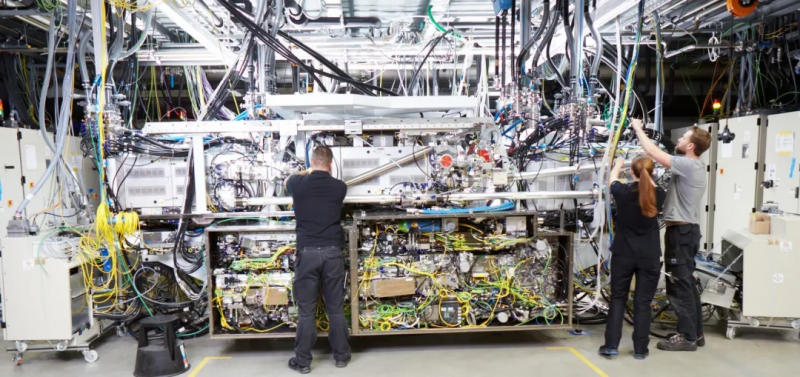

EUV激光系統由大約45萬個零件組成，重約17噸，線纜長度超過7000米



圖片來源：通快



為了產生能使錫珠電離的激光脈沖，德國通快集團基于其二氧化碳激光技術開發了一套獨一無二的激光放大器，其核心組件包括高功率種子模塊、高功率放大鏈路、光束傳輸系統、光學平臺FFA等。在五個放大階段中，該設備可提升一個較弱的激光脈沖超過10000次，輸出的激光脈沖超過3萬瓦的平均脈沖功率，脈沖峰值功率可以高達為幾兆瓦。





實際上，通快在光刻激光發生系統上的投入已超過16年。早在2005年，通快便開始與全球領先的準分子激光器廠商——美國Cymer公司合作，并在2013年ASML收購Cymer公司后繼續保持合作關系。在這段時間里，通快為此專門成立了一個獨立的子公司——通快半導體制造激光系統公司（TRUMPF Lasersystems for Semiconductor Manufacturing），該子公司擁有超過500名員工，專門負責開發和生產EUV激光器。



2015年，ASML向通快訂購了15臺EUV光刻工具。自那以后，EUV光刻業務成了通快發展的重心之一，2016年至今的歷年財報均強調EUV業務為通快集團業務作出了重大貢獻。2017年，通快宣布成功收購Access Laser 85％的股權，后者建立早期專注研發CO2激光器，利用在定制激光器方面的強大知識，于2012年成為EUV市場的核心供應商。收購?fù)瓿珊螅煅杆偌訌?qiáng)EUV相關設備研發，一舉成為ASML EUV光刻機光源的獨門供應商。



憑借在 EUV 極紫外光刻方面的突出貢獻，通快于2020年榮獲了德國科學成就領域最高榮譽——德國未來獎，該獎項旨在表彰在技術、工程和生命科學領域取得的特殊成就。2020 年 11 月 25 日，德意志聯邦總統弗蘭克－瓦爾特－施泰因邁爾在柏林維爾蒂音樂廳向通快頒發了該獎項。





通快參與研發的 EUV 光刻技術榮獲 2020 德國未來獎



圖片來源：通快
