電源模塊的高級封裝是非常重要。包裝優化是提高性能的解決方案之一。WBG器件具有比Si器件更高的功率密度，并且需要更好的熱設計考慮以保持最佳工作條件。例如將封裝類型從SO-8更改為LGA可以改進功率損耗。

近日，第九屆國際第三代半導體論壇（IFWS）&第二十屆中國國際半導體照明論壇（SSLCHINA）于廈門召開。期間，“第三屆車用半導體創新合作峰會”分會上，加拿大多倫多大學教授吳偉東做了”應用于電動汽車的GaN和SiC液冷功率模塊” 的主題報告，分享了相關研究進展。涉及到裝配流程、熱和電氣注意事項、三維堆疊輸出級、設計示例等。

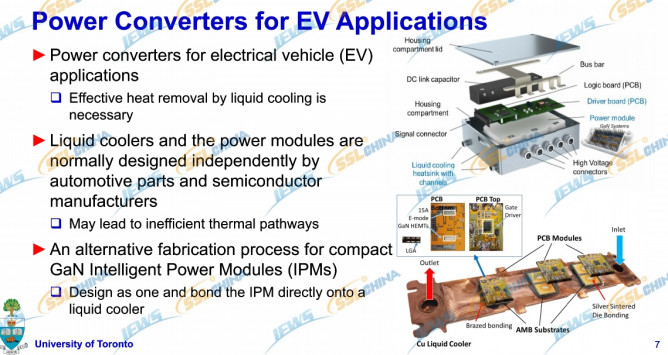

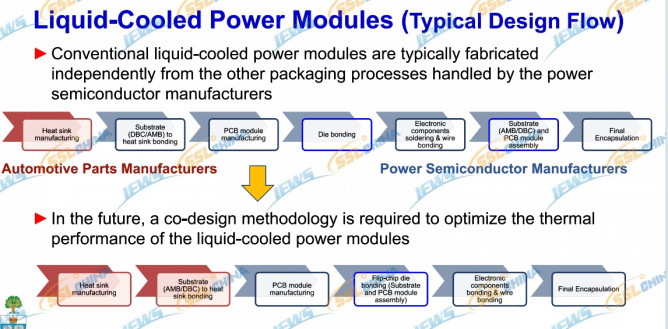

報告指出，電動汽車應用的功率轉換器，需要通過液體冷卻進行有效的散熱。液體冷卻器和電源模塊通常由汽車零部件和半導體制造商獨立設計，可能導致熱通道效率低下。緊湊型GaN智能功率模塊（IPMs）的替代制造工藝，一體式設計，將IPM直接連接到液體冷卻器上。對于液冷功率模塊（典型設計流程），傳統的液冷功率模塊通常是獨立制造的，負責其它封裝工藝的半導體制造商并不參與其中。未來，需要一種聯合設計方法來優化液冷功率模塊的熱性能

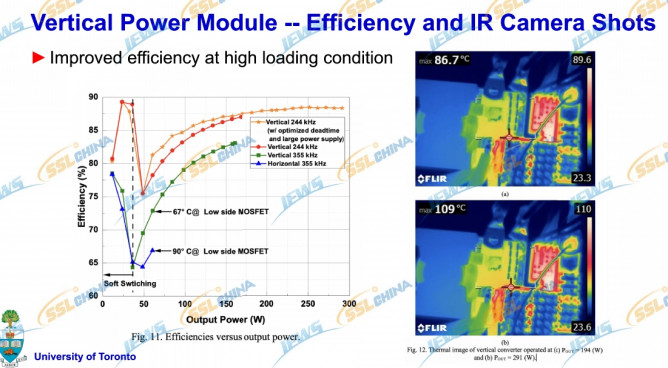

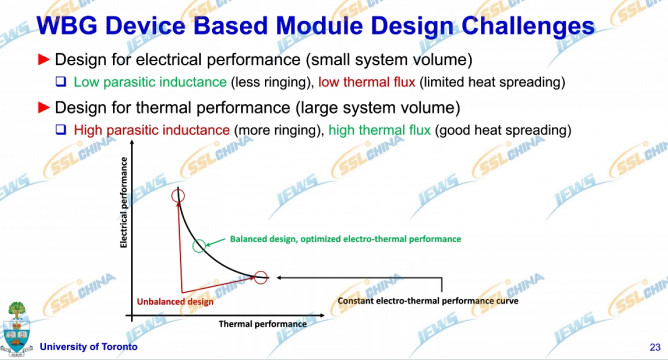

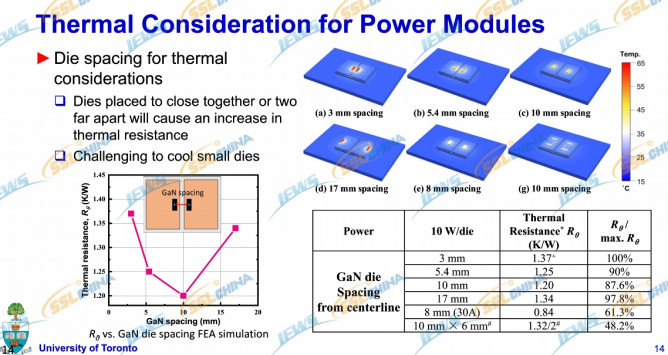

報告介紹了定制設計的液冷電源模塊、模塊制造工藝流程、典型測試設置、典型的PCB應用、功率模塊的熱考慮、熱分析-有限元分析模擬、設計示例-雙面堆疊、雙面堆疊組件（三維視圖、電源回路），功率環路寄生電感的影響等內容。報告指出了基于WBG器件的模塊設計，涉及電氣性能（系統體積小）與熱性能設計（大系統體積）的挑戰。垂直電源模塊設計方面，涉及基于VDMOS的電源模塊溫度分布與垂直電源模塊的效率和紅外相機鏡頭下的熱成像圖。

報告指出，必須從一開始就進行基于機械、電氣和熱考慮的聯合設計。AMB和WBG功率晶體管裸晶的放置/幾何形狀影響熱性能和電性能之間的權衡，更寬的間距提供了更好的熱性能，但代價是電氣性能惡化。未來研究將繼續探索不同的AMB材料和包裝結構，繼續探索具有卓越熱管理和電氣性能的經濟高效的液冷封裝。

嘉賓簡介

吳偉東博士，加拿大多倫多大學電子與計算機工程系教授、多倫多納米制造中心主任，其研究領域涵蓋智能功率半導體器件及其制作工藝，他尤其擅長功率管理集成電路、集成電源開關和集成D類音頻功率放大器的開發。1990年獲得多倫多大學的博士學位后，吳教授加入德州儀器公司，開發適用于汽車應用的功率晶體管。1992年吳教授加入香港大學開始學術研究生涯。1993年，吳教授加入多倫多大學，組建了智能功率集成電路和半導體器件研究團隊，他于1998年和2008年分別晉升為副教授和正教授，他擁有智能功率集成電路和射頻領域CMOS技術研發與改進的豐富閱歷。吳偉東教授從2009年至2018年擔任IEEE電子器件快報的副主編。從2015年至2021年,他也擔任過IEEE電子器件協會(Electron Device Society) 功率半導體器件和集成電路技術委員會的主席，并在2022年擔任第34屆功率半導體器件和IC國際研討會（ISPSD 2022）的大會主席。

（備注：以上信息僅根據現場整理未經嘉賓本人確認，僅供參考！）
