半導體產業網訊： 近日，武漢大學工業科學研究院袁超課題組、中國科學院微電子研究所王鑫華研究員與北京青禾晶元公司母鳳文博士合作，在國際權威期刊《ACS Applied Materials & Interfaces》上發表了題為“Robust Thermal Transport across the Surface-Active Bonding SiC-on-SiC”的研究論文。

4H-SiC具有寬帶隙(3.27 eV)和高臨界擊穿場強(~ 2.8 MV/cm)，是制造高頻、高溫和大功率電子器件的理想半導體。目前，外延生長技術是常用的可靠4H-SiC材料和器件制造方法，而鍵合技術提供了另一種新的方案。表面活化鍵合(SAB)技術由于其室溫工藝和幾乎不需要輔助中間層的優點而成為一種具有前景的晶圓級工藝方法。雖然理想的同質界面熱阻(TBR)為零，但實際的外延或鍵合界面的質量往往不完美，可能會阻礙器件的散熱。因此，研究4H-SiC鍵合材料的界面熱輸運性能對于器件的可靠性設計至關重要，從而保障器件高功率和高溫應用。然而，目前還缺乏對微納尺度4H-SiC鍵合材料熱導率和界面熱阻的研究。

如圖1a所示，該項成果中采用了納秒瞬態熱反射法對表面活化鍵合SiC-SiC結構中4H-SiC薄膜熱導率和鍵合界面熱阻進行測量。同時，建立了考慮四聲子散射的第一性原理(DFT)熱導率模型和分子動力學界面熱阻模型，從理論角度對4H-SiC材料/界面的熱輸運機制提供了新的見解。圖1b中測量的4H-SiC薄膜的變溫?zé)釋?dǎo)率與包括DFT計算結果一致，~1 um 4H-SiC的高熱導率(209 W/m K)表明了鍵合所采用的薄膜具有高質量。圖2a中的STEM圖像顯示了表面活化鍵合方法制備的結合良好的SiC-SiC鍵合界面。在SiC-SiC界面處測量到非零但極小的界面熱阻(2.33 + 0.43/?1.15 m2 K/GW)，結合分子動力學模擬(圖2b-d)表明鍵合工藝形成了極強鍵合界面，界面處非晶態含量非常低。此外，基于SiC-SiC功率器件(如肖特基二極管)的典型結構，建立了二維有限元器件模型，驗證了器件在高溫高功率下應用的可能。

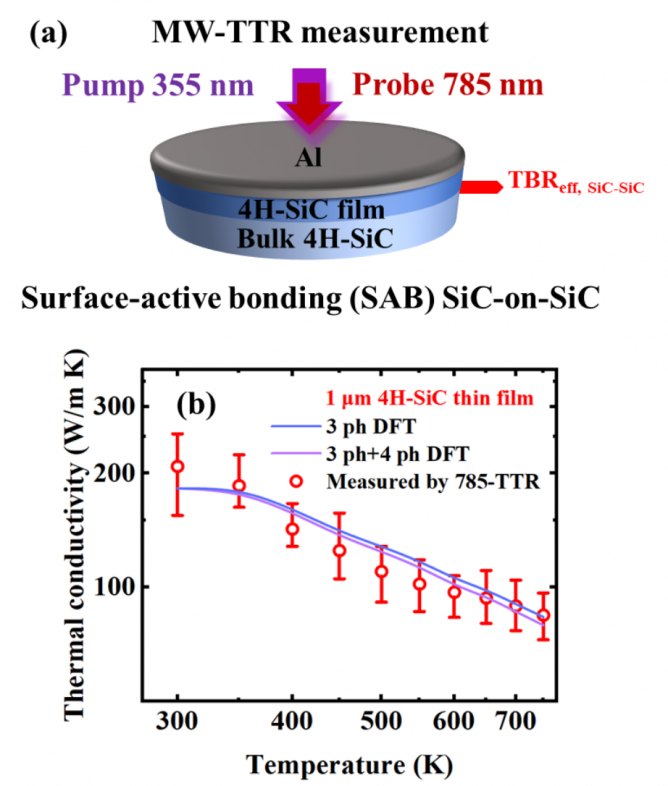

圖1。(a) 表面活化鍵合SiC-SiC材料的瞬態熱反射法測量示意圖。(b) 表面活化鍵合SiC-SiC材料中4H-SiC薄膜的熱導率結果(實驗結果來自瞬態熱反射法測量，理論計算結果來自用僅考慮三聲子散射和同時考慮三聲子和四聲子散射的第一性原理計算)。

圖2。(a) 鍵合界面的暗場高分辨率STEM橫截面圖像。(b) 基于分子動力學模擬的SiC-SiC界面熱傳輸?shù)臏囟确植际疽鈭D。(c) 分子動力學模擬中不同非晶層長度(2、6、10和20 nm)下的界面熱阻。(d) 在室溫至750 K范圍內，瞬態熱反射測量和分子動力學模擬的界面熱阻結果對比。

4H-SiC的晶體生長受限于生長良率低、周期長等瓶頸導致成本無法有效降低。青禾晶元的4H-SiC表面活化鍵合技術可以將高、低質量4H-SiC襯底進行鍵合集成，有效利用低質量襯底從而顯著降低材料成本。基于青禾晶元提供的SiC-SiC鍵合材料，本研究對4H-SiC和鍵合界面的聲子輸運機制進行了深入探討，對4H-SiC高效器件制造和熱管理具有重要指導意義。總體而言，通過表面活化鍵合方法制備的SiC-SiC鍵合材料具有優異熱輸運性能，是功率器件高功率、高溫應用的優秀候選者。這項工作表明表面活化鍵合是一種能夠?qū)崿F(xiàn)4H-SiC材料/界面優異熱輸運性質的工藝方法，為未來探索4H-SiC高溫高功率應用的器件制造提供了一個新的思路。

全文鏈接：https://pubs.acs.org/doi/10.1021/acsami.4c02161

論文詳情：Robust Thermal Transport across the Surface-Active Bonding SiC-on-SiC. Guoliang Ma, Xinglin Xiao, Biwei Meng, Yunliang Ma, Xiangjie Xing, Xinhua Wang*, Fengwen Mu*, and Chao Yuan* ACS Appl. Mater. Interfaces 2024.

論文第一作者為武漢大學工業科學研究院博士生麻國梁，通訊作者為武漢大學工業科學研究院袁超研究員，中國科學院微電子研究所王鑫華研究員和北京青禾晶元母鳳文博士。
