2024年11月18-21日，第十屆國際第三代半導體論壇（IFWS2024）&第二十一屆中國國際半導體照明論壇（SSLCHINA2024）、先進半導體技術應用創新展（CASTAS）將在蘇州國際博覽中心G館舉辦。

蘇州聯訊儀器股份有限公司將攜多款產品亮相此次展會。值此，誠摯邀請第三代半導體產業同仁共聚論壇，蒞臨 A24號展位參觀交流、洽談合作。

關于聯訊儀器

聯訊儀器位于蘇州高新區湘江路1508號，是國內領先的高端測試儀器和設備供應商，主要專注于光網絡測試、光芯片測試、電性能測試和功率芯片測試。公司可以提供包括寬帶采樣示波器、高速誤碼儀、網絡流量測試儀、高精度快速波長計、精密數字源表、低泄漏矩陣開關等高端測試儀器，以及高速光電混合ATE、半導體激光器CoC老化、裸Die芯片測試、硅光晶圓測試、SiC晶圓老化、SiC裸Die 功率芯片KGD測試分選、WAT晶圓允收測試系統、WLR/PLR可靠性測試系統等高端測試設備。

公司研發實力雄厚，建設有江蘇省企業工程技術研究中心（省級企業技術中心），并與南京大學、上海交通大學、南京先進激光技術研究院、東南大學、寧波大學高等技術研究院長期開展產學研合作，與中國科學院微電子研究所蘇州產業技術研究院共同建立聯合實驗室。擁有一支專注于高端光電測試測量儀器行業，具備豐富生產管理、技術研發的高素質科研團隊，為公司各類測試裝備的研發、生產提供技術支持。公司目前擁有國家專利275項，其中發明專利95項。

請瀏覽我們的網站www.semight.com，了解聯訊儀器更多信息。

COMPANY PROFILE

Semight is a leading provider of global high-end testing instrument and equipment. Our company supports a wide range of products covering fields from R&D to high volume manufacturing in optical network test, optical chip test, electronic measurement and power semiconductor test.

Semight’s testing instruments include High-Speed Bit Error Ratio Tester, Network Traffic Analyzer, Broadband Sampling Oscilloscope, High-Precision Wavelength Meter and Digital Source Measure Unit. In addition, our company delivers Optoelectronic Hybrid ATE, Laser Chip Burn-in System, Laser Chip Tester, Silicon Photonics Wafer Tester, Power Chip Tester, Wafer Level Burn-In System and Wafer Level Reliability Test System to global customers.

 Our company has strong research and development (R&D) strength. We have built a Jiangsu Enterprise Engineering Technology Research Center (provincial enterprise technology center), and has long-term academic-research cooperation with Nanjing University, Shanghai Jiaotong University, Nanjing Advanced Laser Technology Research Institute, Southeast University and The Research Institute of Advanced Technology, Ningbo University.

Please visit our website at: www.semight.com.

about Products/產品介紹：

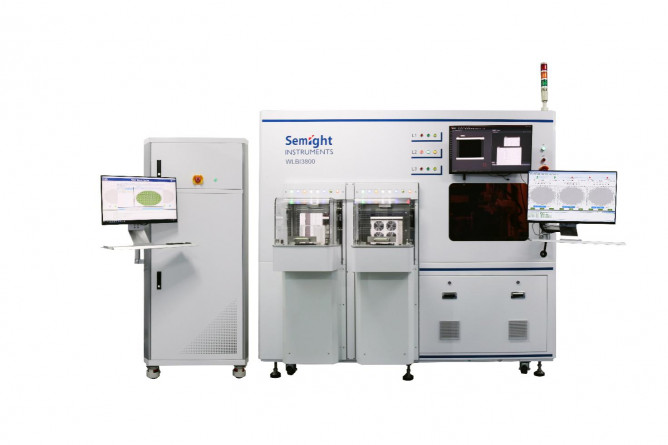

晶圓級老化系統 WLBI3800

Wafer Level Burn-In System  WLBI3800

WLBI3800晶圓級老化系統是一款高端專業的碳化硅晶圓老化測試設備，能夠同時對3片晶圓進行高溫柵極偏壓(HTGB)老化和高溫反向偏壓(HTRB)老化，老化測試時間范圍廣泛，從數分鐘到數十小時，甚至可擴展至數千小時，可滿足不同產品的老化需求。設備集成自動上料和下料系統，雙卡塞設計支持無縫切換，具備自動切換老化條件功能，可以對每個Die的閾值電壓(Vth)進行精確檢測；系統的每個通道具備獨立的過電流保護功能，可確保被測器件的安全；系統能夠生成Map數據，以便用戶進行深入的性能分析和質量控制。系統能夠為批量生產提供穩定可靠的老化測試支持，也可為研發應用提供靈活的可配置選項。

WLBI3800 is a professional silicon carbide wafer burn-in test equipment. It can simultaneously performing HTGB burn-in and HTRB burn-in on three wafers. The burn-in test time range is extensive, spinning from a few minutes to thousands of hours, meeting the burn-in requirements of various products. The equipment integrates an automatic loading and unloading system with dual cassette design. It features automatic switching of burn-in conditions and can precisely detect the threshold voltage (Vth) of each die. Each channel of the system has independent overcurrent protection to ensure the safety of the tested devices.

特點：

1.支持晶圓的全自動上料和下料，減少人工干預，提高老化效率和準確性

2.高精度定位，針痕重復定位精度達到±25μm

3.系統功能豐富：支持Map數據綁定，支持高密度探針卡以及高壓Chuck，最高可支持一次同時老化2112個Die

4.多模式老化：HTGB與HTRB自動可切換，滿足不同老化需求

5.漏電配置掃描：Igss與Idss漏電配置可掃描

6.集成測試功能：集成Vth參數測試，

7.高精度漏電流測試：最高精度漏電流分辨率可以達到0.1nA

8.溫度控制：溫度均勻性≤±3℃，準確性≤1℃，分辨率0.1℃

1.Automated Loading and Unloading: Automatically switche between HTGB and HTRB

2.High Precision Positioning: Probe mark repositioning accuracy reaches ±25μm

3.Data Traceability: Support map data binding for tracing and recording each test data

4.Burn-in plans can be flexibly configured to meet varying wafer burn-in requirements

5.High Precision Leakage Current Testing: Maximum precision leakage current resolution up to 0.1nA

6.Multi-Mode Burn in: Automatically switches between HTGB and HTRB

7.Integrated Testing Functions: Integrates Vth parameter testing. Support high-density probe cards and high-voltage chucks. Support up to 2112 dies simultaneously

8.Temperature Control: Temperature uniformity ≤±3℃, accuracy ≤1℃, and resolution of 0.1℃

參會聯系

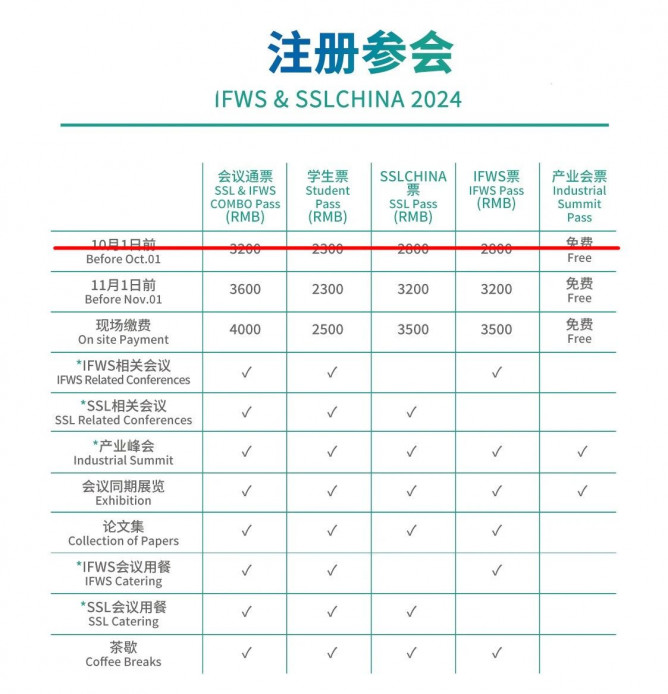

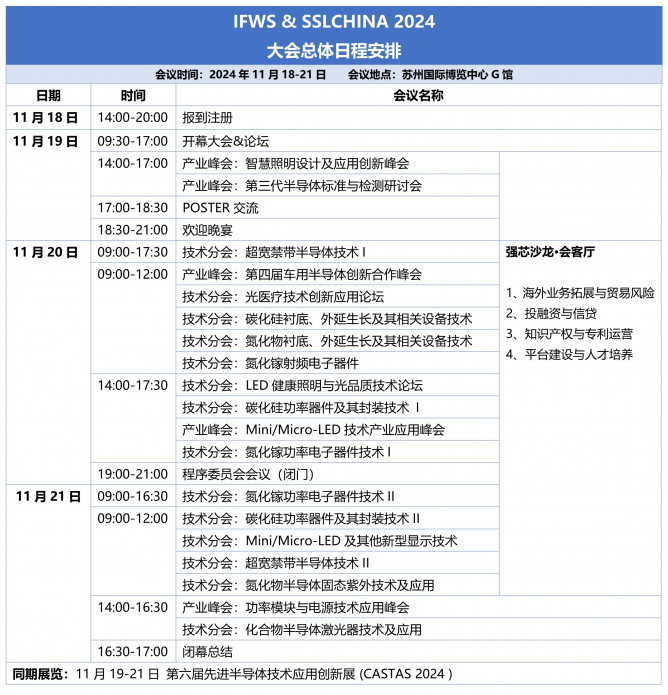

今年，第十屆國際第三代半導體論壇&第二十一屆中國國際半導體照明論壇（IFWS＆SSLCHINA2024）將于11月18-21日在蘇州國際博覽中心舉辦，國內外院士專家齊聚，數十場會議活動，數百位報告嘉賓，全產業鏈知名企業參與&參展，內容全面覆蓋行業工藝裝備、原材料、技術、產品與應用各環節，融合聚集產、學、研、用、政、金多個層面的資源，年度國際第三代半導體產業“風向標”盛會，11月相聚蘇州，共襄盛會，共謀發展！歡迎業界同仁咨詢參展參會，免費觀展交流合作！》》》最新60+報告嘉賓公布！IFWS&SSLCHINA2024報名中！
