4月23日，2025九峰山論壇暨化合物半導體產業博覽會（CSE）在光谷開幕，吸引來自國內外的近300家化合物半導體產業鏈企業參展，展覽面積達2萬平方米，規模較去年翻倍增長。

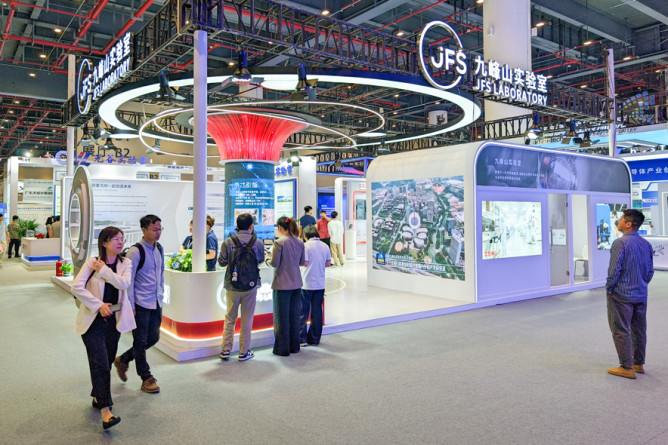

此次展會共設半導體設備、半導體材料及原輔料、終端應用、加工制造、前沿技術與創新成果六大展區，其中外地展商占比超70%，覆蓋材料、設備、EDA、制造等產業鏈核心環節，匯聚芯聯集成、英諾賽科、賽默飛世爾、北方華創、華大九天等知名國內外企業，以及國家第三代半導體技術創新中心、光谷實驗室、甬江實驗室、九峰山實驗室等全國十余家頂尖科研機構平臺，集中展示行業前沿技術突破與創新成果。

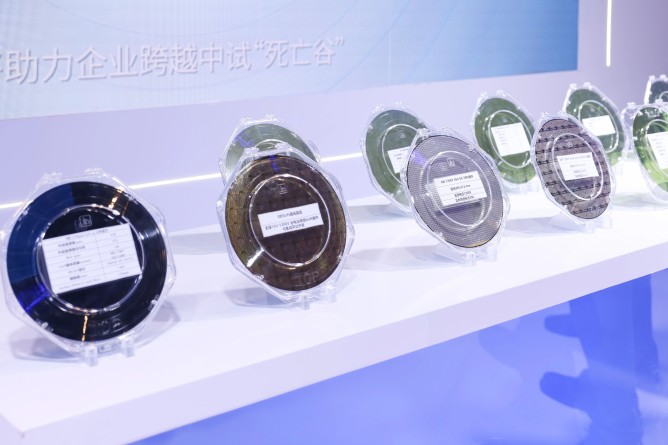

“我們是全國首個集科研和中試于一體的8寸功率半導體開放共享平臺，月產碳化硅芯片可達5000片。”國家第三代半導體技術創新中心（深圳）品牌經理翟雪婷說，平臺擁有大灣區最大的分析檢測中心，目前已基于該中心服務全國10余所高校、科研機構、Fab廠、設備商及材料商。

國家第三代半導體技術創新中心（深圳）產品

在甬江實驗室展區，透明銦錫氧化物（ITO）及氧化鈦（TiO2）薄膜吸引不少觀眾駐足觀看。ITO薄膜具有高透光性、高導電率等特點，實驗室相關負責人介紹，本次展出的這款ITO薄膜透光率超97%，廣泛應用于新型顯示Micro LED、光伏發電等領域，目前已在AR/VR等產品中進行驗證。

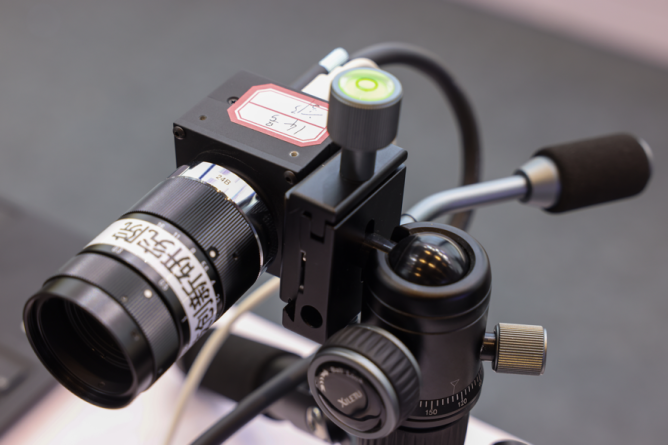

光谷實驗室短波紅外量子點相機

“運用硫化鉛等新材料自研芯片后，我們的設備在保證原有性能的前提下，成本降低近50%。”在光谷實驗室展臺，一臺短波紅外量子點相機穿透面前裝有不同液體的容器瓶，在電腦屏幕上呈現出多種材質。光谷實驗室科技成果轉化部吳晨表示，該產品可在半導體缺陷檢測、安防系統、極端天氣預警等多領域應用。“這款短波紅外相機還可搭配不同鏡頭，最遠可實現1-2公里內‘穿云透霧’精準成像。”

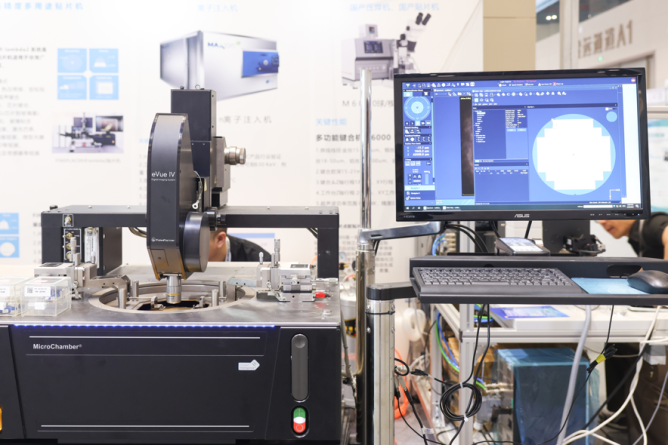

香港共晶電子全自動探針臺

除了科研機構，不少芯片制造廠商紛紛帶來最新產品，多款硬核科技集中亮相。

香港共晶電子科技有限公司本次攜半自動倒裝焊、探針臺、晶圓硅光測試系統等多個產品亮相展會，該公司專注科學研究與試驗發展（R&D）測試與可靠性測量設備及半導體前道芯片制程和后道封裝測試工藝設備。“像華中科技大學、武漢郵科院、九峰山實驗室、光迅科技等光谷高校及企業都是我們的客戶，希望在本次展會上拓展更多與光谷的合作機會！”公司負責人霍德軍說。

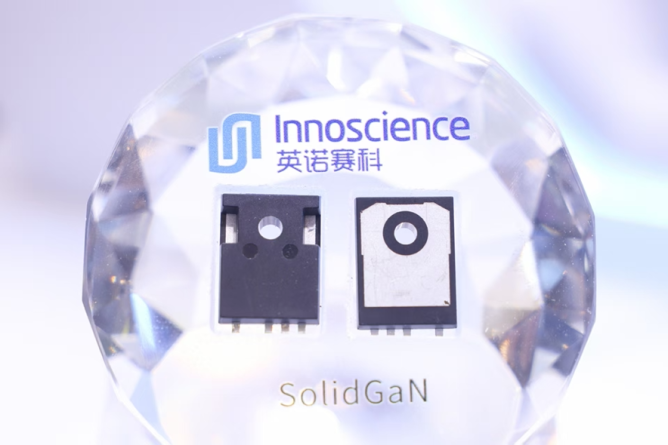

英諾賽科氮化鎵芯片

現場，多家企業展出基于第三代半導體技術研發的相關產品，在產品性能、工藝、應用領域等多個方面提升明顯。

“與傳統電源相比，采用基于氮化鎵芯片開發的服務器電源后，每萬臺服務器每年可節省電費超200萬元，發熱量減少50%，實現‘節能+散熱’的雙重收益！”英諾賽科銷售經理張涵介紹，公司氮化鎵芯片已覆蓋數據中心、可再生能源與工業、汽車電子、消費電子等多個領域，智能手機快充頭、筆記本電腦、車載激光雷達器等多款產品中均有應用。

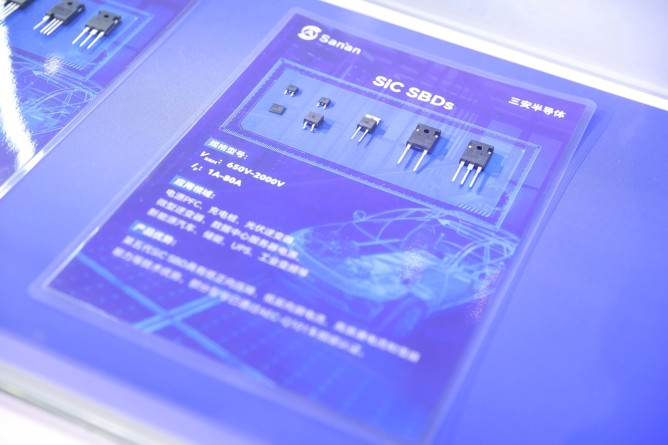

三安半導體碳化硅二極管

“公司專注于材料熱物性分析測試設備研究10余年，可對1-12寸硅片、化合物半導體基片等多款基片及器件實現快速升溫和降溫，從而提升晶圓良率。”武漢嘉儀通科技有限公司負責人陳方頊介紹，采用碳化硅石墨托盤可將公司退火爐產品溫度均勻性提升至1.0%，比肩國際先進水平。

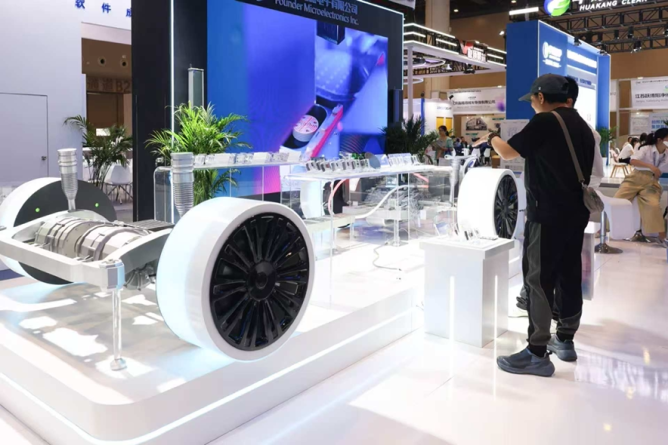

深圳方正微電子有限公司展區

目前，東湖高新區基本形成了以存儲器為核心、化合物半導體競相發展的產業格局，聚集長飛先進等一批鏈主企業，產業總體規模突破800億元，擁有芯片行業從業者3萬多人，成為中部地區高端人才回流的首選地。2024年全區瞪羚企業股權融資中，芯片企業融資活躍度最高。

下一步，光谷將堅持全產業鏈思維、三生融合理念，以鏈主企業或鏈創平臺為依托，著力打造四個千億產業創新街區，其中化合物半導體產業創新街區，規劃面積14平方公里，力爭3年內引進和培育上下游企業100家，創新創業高層次人才超200人。
