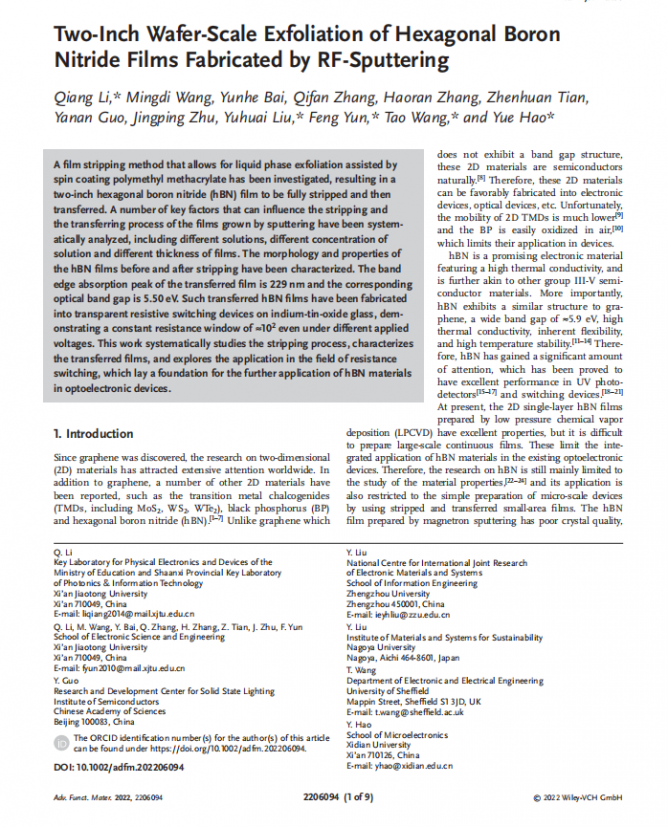

半導體產業網訊 近日，西安交大電子學院先進光電所云峰教授團隊在六方氮化硼薄膜大面積制備及剝離方面取得了重要進展。該成果以《射頻磁控濺射法制備六方氮化硼薄膜的2英寸晶圓級剝離》（Two-inch wafer-scale exfoliation of hexagonal boron nitride films fabricated by RF-sputtering）為題發表在《先進功能材料》（Advanced Functional Materials，IF=19.9）上。西安交通大學為論文第一完成單位。論文第一作者為西安交大電子學院青年教師李強副教授。電子學院先進光電所所長云峰教授與鄭州大學劉玉懷教授、英國謝菲爾德大學Tao Wang教授、西安電子科技大學郝躍院士為共同通訊作者。
六方氮化硼（hBN）是重要的超寬禁帶半導體材料，具有類石墨烯層狀結構和獨特的光電特性，在場效應晶體管、深紫外發光器件和探測器上有重要的應用，是二維材料家族中的重要成員。同時，hBN能與其他二維材料（石墨烯、二硫化鉬、黑磷等）結合，在二維材料異質集成，制備微小型、低功耗器件上表現優異，潛力巨大，被認為是最有前途的材料之一。

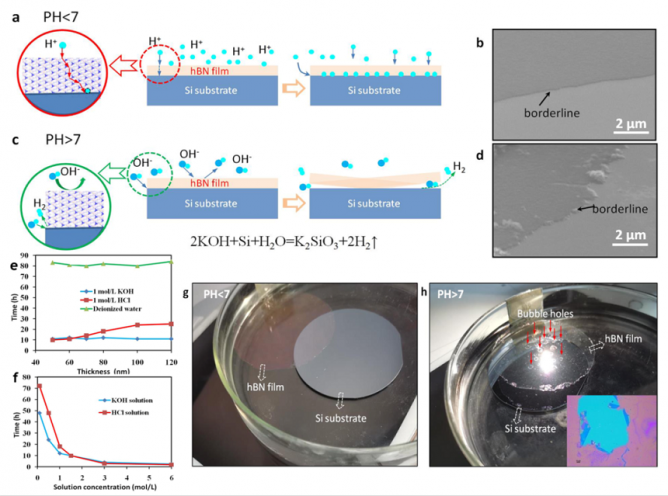

圖：用鹽酸溶液和氫氧化鉀溶液完全剝離后的2英寸薄膜
通過磁控濺射法制備了晶圓級連續hBN厚膜，并對2英寸的完整薄膜進行了剝離和轉移。團隊成員通過旋涂PMMA輔助的液相剝離方法，使2英寸hBN薄膜完整剝離并轉移。系統地分析了影響濺射生長薄膜剝離和轉移過程的一些關鍵因素，包括不同的溶液、不同的溶液濃度和不同的薄膜厚度。對剝離前后hBN薄膜的形貌和性能進行了表征，轉移薄膜的帶邊吸收峰為229nm，相應的光學帶隙為5.50 eV。這種轉移的hBN薄膜已在ITO玻璃上制成透明電阻開關器件，即使在不同的外加電壓下，也顯示出~102的恒定電阻窗口。本研究成果為hBN材料在柔性及透明光電子器件中的進一步應用奠定了基礎。
云峰教授和李強副教授課題組，近年來一直致力于超寬禁帶半導體材料（六方氮化硼）的制備和器件應用，前期工作已獲得十余項國家發明專利并在Optical Materials Express、Applied Surface Science等最具影響力期刊上發表了一系列文章。
（來源：西安交大電信學部）
論文鏈接：
https://onlinelibrary.wiley.com/doi/epdf/10.1002/adfm.202206094
