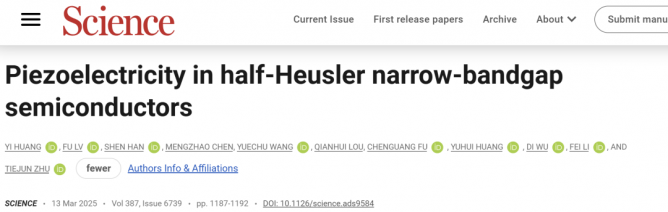

近日，浙江大學材料科學與工程學院朱鐵軍教授團隊首次觀察到TiNiSn、ZrNiSn、TiCoSb三種半赫斯勒（half-Heusler）窄禁帶半導體材料的壓電效應，制備了基于TiCoSb-[111]切型晶片的原型壓電器件，該器件展現出穩定的壓電響應并實現為電容器充電，同時，半赫斯勒材料的壓電響應在室溫至1173K范圍內保持穩定，這些結果表明半赫斯勒窄帶半導體材料在壓電領域具有潛在應用前景。相關研究成果以《Piezoelectricity in half-Heusler narrow-bandgap semiconductors》為題于2025年3月14日在線發表于國際學術期刊《科學》上。該研究獲得了浙江省自然科學基金等的資助。

（https://www.science.org/doi/10.1126/science.ads9584）

壓電換能技術可實現機械能與電能之間的直接轉換，廣泛應用于傳感、聲學、成像、驅動和能量采集等領域。以往壓電材料的研究主要集中于具有寬禁帶（E_g > 2.0 eV）和低電導率的陶瓷或單晶材料中。與之相對，窄禁帶（E_g < 1.0 eV）半導體材料通常具有較高電導率，這不利于有效電荷積累形成穩定電壓響應。因此，窄禁帶半導體材料的壓電效應鮮有實驗研究。

半赫斯勒材料是一個家族成員眾多、電子結構豐富的材料體系，在熱電、磁性、拓撲絕緣體、自旋電子等領域受到了廣泛關注。2012年，美國科學院院士David Vanderbilt等人通過理論計算預測半赫斯勒體系具有壓電效應。然而，由于其窄禁帶特性以及本征缺陷存在，半赫斯勒材料的室溫電導率比傳統壓電陶瓷高出十余個數量級，這使得直接觀測其壓電響應面臨巨大的實驗挑戰。迄今為止，國際上尚無半赫斯勒窄帶半導體材料壓電效應的實驗報道。

瞄準這個領域，為了測定壓電系數，朱鐵軍教授團隊首先制備了TiNiSn、ZrNiSn和TiCoSb半赫斯勒單晶的[111]切型晶片（圖1）。通過準靜態壓電常數測試方法得到[111]切型晶片的垂直壓電應變常數（圖1），再根據剪切壓電應變系數d₁₄與[111]切型晶片垂直壓電應變常數的3^1/2倍數關系，首次在實驗上確定了TiNiSn、ZrNiSn和TiCoSb的剪切壓電應變系數d₁₄分別約為8 pC/N、38 pC/N和33 pC/N。其中，ZrNiSn和TiCoSb單晶的剪切壓電系數在非中心對稱、非極性壓電材料中屬于較高數值，高于SiO₂、GaSb等寬禁帶壓電材料。

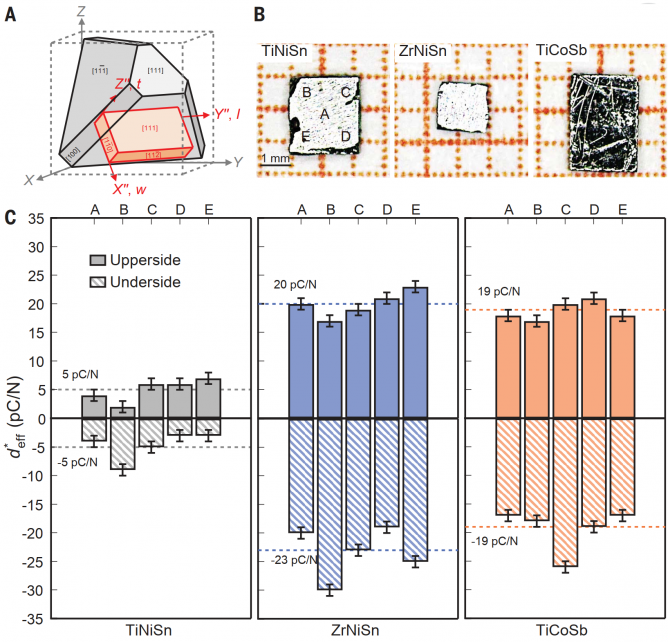

圖1  TiNiSn、ZrNiSn和TiCoSb半赫斯勒單晶[111]切型晶片的壓電系數

團隊研發了基于TiCoSb-[111]切型晶片的壓電器件，該器件在不同施力大小和持續時間下展現出穩定的電壓響應，且能夠為電容器持續充電（圖2）。此外，團隊發現半赫斯勒材料在室溫至1173K范圍內表現出良好的熱穩定性，其壓電響應也在該溫區保持穩定。

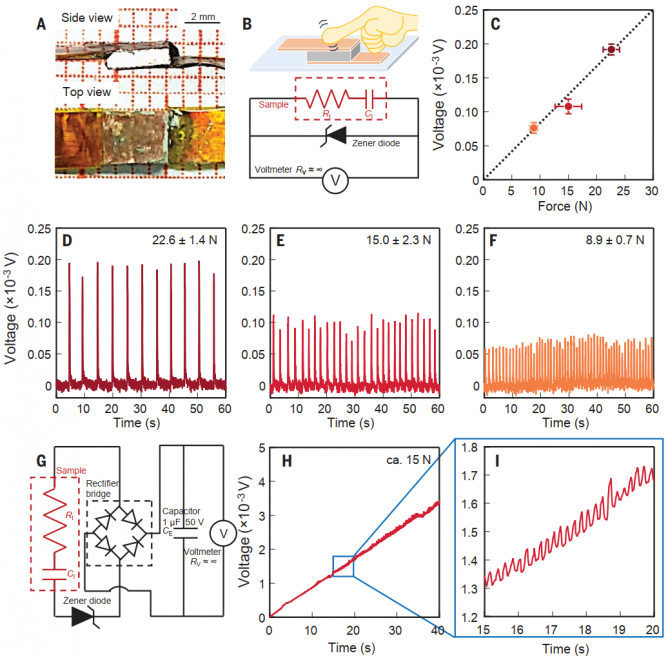

圖2  基于TiCoSb-[111]切型晶片制備的壓電器件及其應用展示

上述結果表明半赫斯勒窄帶半導體材料在壓電領域具有潛在應用前景。窄帶半導體的壓電效應的發現為新型壓電材料設計提供了新的思路。此外，窄帶半導體通常具有較為顯著的光電、熱電等效應，這也為開發壓電-光電、壓電-熱電等多功能效應協同的電子器件提供了新的可能。

浙江大學材料科學與工程學院朱鐵軍教授、付晨光研究員和黃玉輝副教授為論文的共同通訊作者，博士后黃奕為該論文的第一作者，博士研究生呂福和韓屾為共同第一作者，浙江大學為論文的第一通訊單位，該工作的合作者有西安交通大學李飛教授和南京大學吳迪教授。
