據semiwiki報道，預計 3nm 節點的金屬間距約為 22nm。這對 EUV 光刻技術的使用提出了一些新的挑戰。這些挑戰針對0.33NA 與 0.55NA 系統的一些挑戰是不同的。
對于 0.33 NA 系統，22 nm 間距只能通過填充 4% pupil的illumination來支持，遠低于標稱吞吐量的 20% 下限（圖 1）。

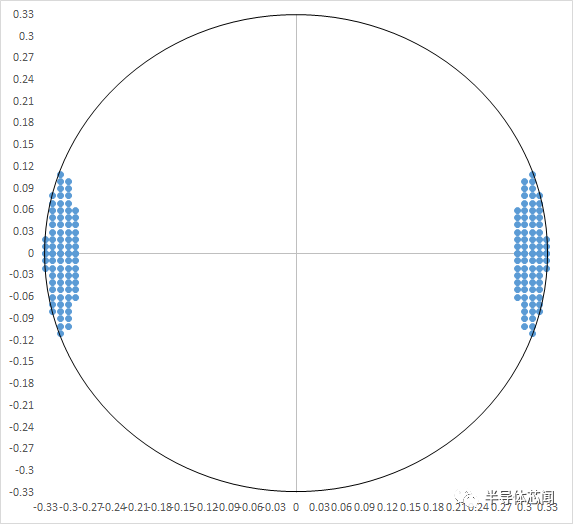

圖 1. 22 nm 間距的允許illumination僅填充 0.33 NA pupil的 4%。
這意味著吞吐量可能會大大低于 100 wph @40 mJ/cm2 ，因為大部分光在到達掩模之前就被聚光鏡吸收了。例如，額外的光吸收本身就是組件加熱的一個問題。因此，即使使用 EUV，44 nm 間距的圖案化也可以加倍以實現 22 nm 間距。
對于 0.55 NA 系統，希望單次曝光可以同時圖案化水平和垂直 22nm 間距特征，pupil填充率超過 20%。然而，一些 2D 特征，例如 31 nm 間距交錯觸點/通孔（圖 2），由于遮擋消除了最低衍射級，因此無法方便地與這種曝光兼容。

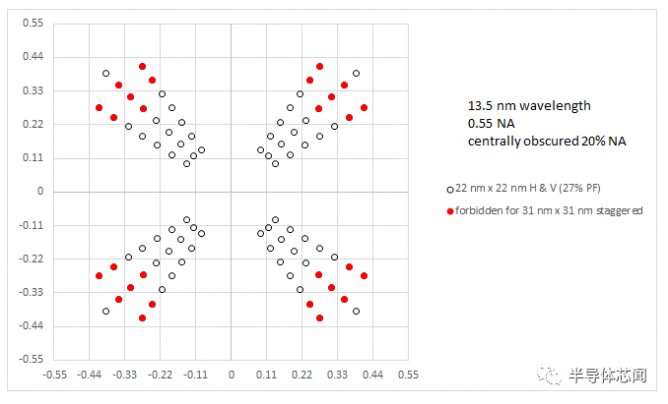

圖 2. quasar illumination形狀需要滿足布局中 22 nm 的水平和垂直間距，但 31 nm 交錯特征將進一步限制illumination，低于pupil的 20%。
22 nm 節距quasar illumination的較小部分使得最低衍射級避免了遮擋可以安全使用，但填充的pupil不到 20%，這再次意味著額外的聚光鏡吸收和減少的吞吐量，如 0.33 NA 的情況。這種圖案不兼容性在現有的光刻系統中沒有出現，因為它們沒有任何遮蔽。但對于 0.55 NA EUV 系統，如果這種交錯的 2D 圖案需要與水平和垂直特征保持一致，則必須單獨曝光。
由于焦深減小，22 nm（或更小）間距 0.55 NA 單次曝光將需要使用超薄（≤20 nm）光刻膠。對于 20 nm 的光刻膠厚度，化學放大光刻膠 (5/um) 的吸收率將下降到 10%，金屬氧化物光刻膠 (20/um) 的吸收率將下降到三分之一，這意味著大部分能量將被光刻膠下方吸收 。這種能量的有限部分可以作為返回的光電子和二次電子返回到光刻膠，因為這些電子實際上優先平行于抗蝕劑/底層界面發射（圖3）。

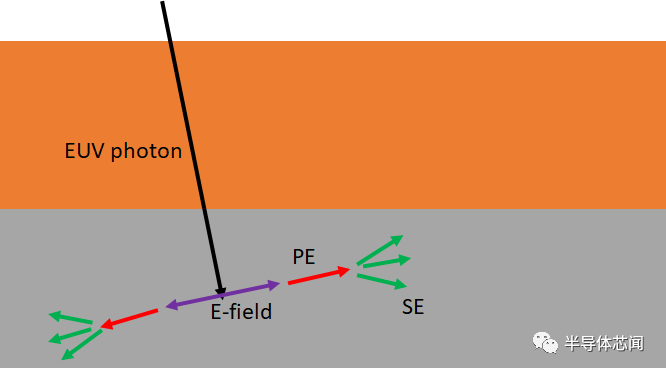

圖 3. 在光刻膠厚度低于 30 nm 時，大部分 EUV 光子（黑色）在抗蝕劑膜（橙色）下方被吸收，光電子（紅色）和二次電子（綠色）大部分平行于界面發射。光電子發射優先沿電場方向（紫色）定向，隨后的二次電子發射優先保持光電子方向。
因此，隨著光刻膠變薄，EUV 曝光的能量效率會降低。此外，減少的吸收加劇了隨機效應。因此，即使在 3nm 的 EUV 中，多重圖案也有望得到顯著的應用。因此，應重新考慮 EUV 使用對環境的影響。
