場效應晶體管器件尺寸的極致縮減是半導體集成電路產業發展面臨的重要挑戰，主要包括溝道長度和接觸長度等器件特征尺寸的縮減和性能的優化。受益于超薄的原子結構，新型層狀二維半導體具有優異的靜電調控能力，在克服短溝道效應、縮減器件溝道長度方面展現出了顯著優勢。但二維半導體溝道的結構和特性也使得金屬半導體接觸界面處存在較大的接觸電阻，從而限制了器件性能和接觸長度的縮減。因此，在實現超短接觸長度的同時保持相對低的接觸電阻是目前二維電子學領域亟待解決的關鍵科學技術問題。

最近清華大學物理系低維量子物理國家重點實驗室博士生李炫璋同學在導師范守善院士和魏洋副研究員、張躍鋼教授的指導下，提出并發展了二維半導體的一維半金屬接觸。他們將兩根平行排列且具有相同手性的半金屬單壁碳納米管用于二維半導體的接觸電極，從實驗上實現了具有亞 2 納米接觸長度的場效應晶體管器件。這種混合維度半金屬半導體接觸相比二維異質結更為緊密，并且可以在外部電場的調控下實現肖特基接觸和歐姆接觸之間的切換。發展了縱向傳輸線模型，實現了短接觸極限下的低維場效應晶體管各項電學參數的定量評估。基于該模型提取得到一維二維界面接觸電阻率和接觸電阻在歐姆接觸模式下分別可低至10^-6 Ω·cm²和50 kΩ·μm，這在二維半導體的超短接觸中處于領先水平。進一步證明了一維半金屬接觸的獨特能帶結構使其功函數大范圍可調，從而可以匹配具有不同帶邊位置的半導體，可用做MoS₂，WS₂，WSe₂等材料的通用電極。該工作為未來集成電路元器件尺寸的進一步微縮提供了新的發展思路和重要方法。

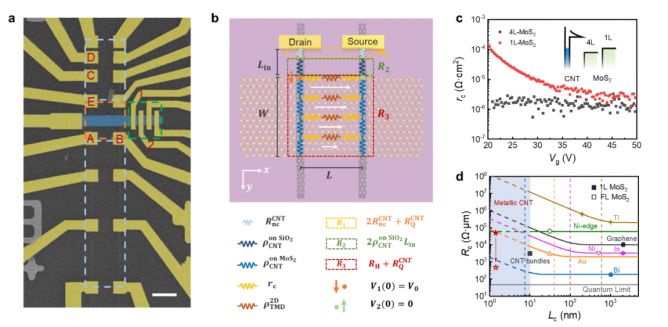

圖1 器件結構、縱向傳輸線模型及接觸電阻

這項研究成果以“One-dimensional semimetal contacts to two-dimensional semiconductors”為題發表在國際著名學術期刊Nature Communications上。清華大學物理系魏洋副研究員和張躍鋼教授為該文的通訊作者，清華大學物理系博士生李炫璋為文章的第一作者。該項工作得到科技部（2018YFA0208401，2021YFA1400100,  2017YFA0205803）、國家自然科學基金（61774090，U1832218，51727805）、廣東省重點領域研發計劃（2020B010169001）、廣東珠江人才計劃地方創新研究團隊項目（2017BT01N111）、深圳基礎研究項目（JCYJ20200109142816479）和清華-富士康納米科技研究中心的支持。

全文鏈接:https://doi.org/10.1038/s41467-022-35760-x
