近日，中國科學院計算技術研究所處理器芯片全國重點實驗室在集成電路設計自動化（EDA）方向創新的三篇論文：面向時序電路多模態表征學習的《MOSS: Multi-Modal Representation Learning on Sequential Circuits》，面向時序電路故障仿真的《EPICS: Efficient Parallel Pattern Fault Simulation for Sequential Circuits via Strongly Connected Components》，以及面向自動測試向量生成的《PastATPG: A Hybrid ATPG framework for Better Test Compaction with Partial Assignment SAT》，被EDA領域頂級會議DAC 2025（Design Automation Conference，CCF-A類）接收。
論文
MOSS: Multi-Modal Representation Learning on Sequential Circuits
論文第一作者為實驗室集成電路課題組碩士研究生王銘珺，合作作者包括實驗室碩士研究生孫彬、李華偉研究員、葉靖副研究員、穆嘉楠助理研究員、香港中文大學余備教授及中科鑒芯有限公司的多位技術專家等。MOSS針對大規模時序電路的長程信息依賴和面對復雜 RTL 行為描述時功能監督不足的問題，提出了結合大語言模型（LLM）與圖神經網絡（GNN）的多模態時序數字電路表征框架。MOSS將寄存器（DFF）節點特征與邏輯單元對應的 RTL 描述的特征同時引入 GNN，增強對電路全局功能和局部結構的統一表征。同時根據節點功能特性進行聚類，對不同類型的標準單元采用差異化的聚合策略，大幅提升對復雜時序電路的表達能力。并且在 GNN 中使用前向和反向的異步傳播策略，準確捕捉反饋路徑上的時序依賴，提升對大規模時序電路的預測精度。實驗結果表明，MOSS在數千門級到上萬門級的時序電路上，同樣顯著降低了長程依賴帶來的準確率衰減，在到達時間預測（Arrival Time Prediction）方面可達90%以上的準確率，同時還在跳變率（Toggle Rate）和功能等效性（Functional Equivalence）等任務上取得了優異表現，充分驗證了將RTL全局功能信息與電路圖結構局部細節融合的有效性。

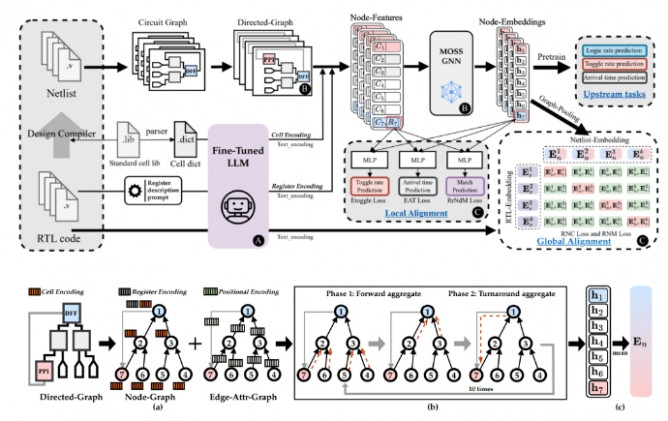

圖1 多模態時序數字電路表征框架MOSS
論文
EPICS: Efficient Parallel Pattern Fault Simulation for Sequential Circuits via Strongly Connected Components
論文第一作者為實驗室集成電路課題組碩士研究生王銘珺，合作作者包括李華偉研究員、葉靖副研究員、穆嘉楠助理研究員以及中科鑒芯有限公司的多位技術專家等。EPICS聚焦安全關鍵應用下大規模時序電路的故障仿真耗時難題。時序電路中的反饋回路（Feedback loops）需要在多個時鐘周期展開仿真，易產生重復事件觸發與時序依賴，導致并行向量仿真方法在應用于時序電路時并行度很低。論文通過在并行向量（Parallel-Pattern）和事件驅動（Event-Driven）相結合的混合框架中引入強連通分量（SCC）分析，將規模較小的簡單環路節點融合為更大單元，減少反饋邊帶來的多次事件調度；結合DFF預測與懶傳播策略，為大環路選取合適的入口節點，降低錯誤傳播與重復仿真，從而極大降低了由循環依賴和冗余計算引發的仿真開銷。實驗結果表明，EPICS在多套真實電路上的仿真結果對比商用工具獲得數倍加速效果；同時與現有學術工作相比也獲得大幅度的性能提升。

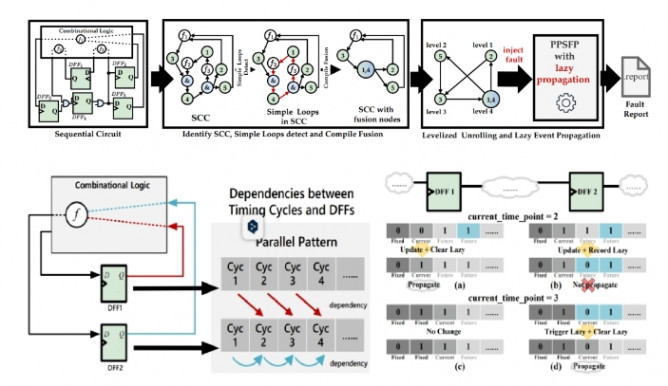

圖2 時序電路故障仿真加速框架EPICS
論文
PastATPG: A Hybrid ATPG framework for Better Test Compaction with Partial Assignment SAT
論文第一作者為實驗室集成電路課題組博士研究生晁志騰，合作作者包括李華偉研究員、葉靖副研究員、穆嘉楠助理研究員，以及中科院軟件所、中科鑒芯有限公司的多位技術專家等。在數字電路可測試性設計過程中，結構化ATPG（自動測試向量生成）技術被廣泛用于為待測電路生成故障的測試向量集。雖然SAT ATPG作為傳統結構化ATPG方法的有力補充，在檢測難測故障時展現出優勢，但與結構化ATPG能夠進行包含不確定位（X）的邏輯運算不同，現有的SAT求解器常常只能生成固定的0/1比特值，這導致了SAT ATPG生成的測試向量中確定位的比例過高，不利于在后續的測試向量精簡過程中對測試向量盡可能進行合并。因此，SAT ATPG生成的向量數量呈現出顯著的膨脹，帶來很高的測試成本，制約了SAT ATPG的工業應用。針對這一問題，論文提出了一種基于開源SAT求解器MiniSat的改進算法——PA-MiniSat，該算法能夠盡可能多地生成包含X位的測試向量，從而優化了ATPG系統中的測試向量精簡過程。實驗結果表明，與傳統方法相比，基于PA-MiniSat構建的ATPG框架Past-ATPG在難測故障集合上能夠減少約35%的測試向量數量，并且在全故障集合上減少了約10%的向量數量。

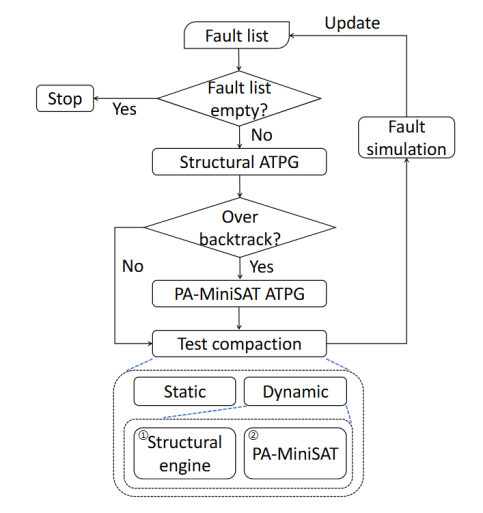

圖3 PastATPG流程框圖
