金剛石材料具有自然界物質中最高的熱導率（高達2000 W/m·K），在大功率激光器、微波器件和集成電路等小型化高功率領域的散熱均有重要的應用潛力。特別是面向高功率密度GaN HMET的散熱管理需求，金剛石材料被視為GaN HEMT功率器件熱擴散材料的最佳選擇，有望改善其“自熱效應”，實現高頻、高功率的應用。金剛石-GaN材料制備、結構設計、器件制備和熱電等特性測試已成為凝聚態物理、材料科學、表面/界面科學與半導體等領域的交叉研究熱點。
山東大學新一代半導體材料研究院徐現剛、彭燕、胡秀飛、葛磊等集合材料、器件團隊優勢，提出新型復合SiC-金剛石襯底與GaN器件結合的新工藝流程和制備方案，通過系列工作解決了異質界面多晶成核的問題，實現了在4H-SiC襯底上直接生長多晶金剛石；構建理模型獲得了SiC襯底減薄至最佳厚度的方案，制備出由200 μm 4H-SiC和200 μm金剛石組成的Diamond-SiC復合基板；兼容已建立的SiC基GaN外延和器件制造技術，在金剛石-SiC復合襯底上制備高質量的GaN外延薄膜，并制備出高性能器件。與現階段的GaN-on-SiC工藝相比，改進結構的GaN器件表面溫度和熱阻均有明顯降低。在Tb?=?25 ℃時，GaN-on-diamond/SiC器件在20 V時功耗增加了19 %，熱阻降低了41?%，表面溫度降低了33%。在Tb?=?70 ℃高溫下，功耗增加了11?%，熱阻降低了31?%，表面溫度降低了26%。
研究工作提出了利用SiC的結構優勢和金剛石的超強導熱性能，構建GaN基器件的高效散熱襯底的新方案，并在材料生長及機理、理論模擬和器件性能提升做了深入研究，證實了金剛石/ SiC復合襯底在高溫下具有穩定的輸出特性和可靠性，為解決GaN高功率密度下的自熱問題提供了新思路，為下一代大功率器件熱管理提供了新策略。

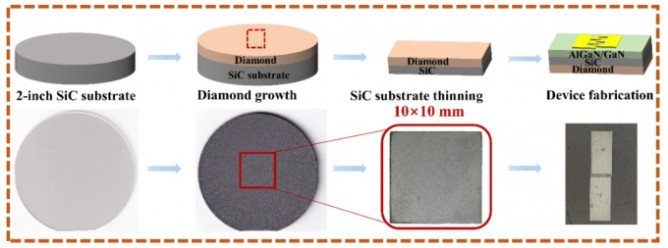

圖1.金剛石-SiC-GaN制備流程

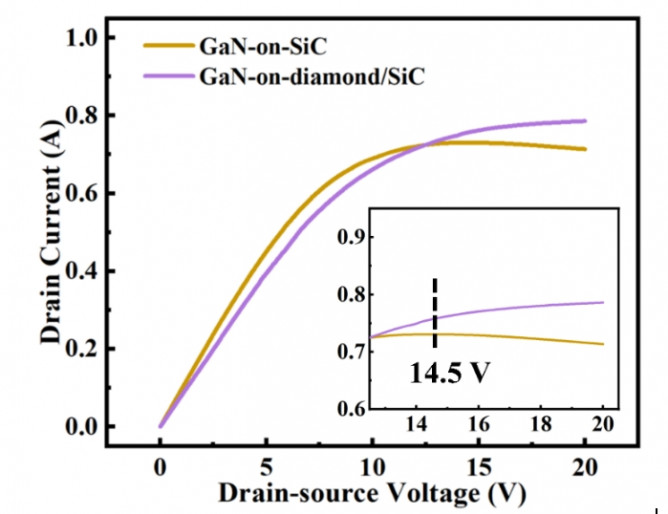

圖2 Tb = 25 °C 時金剛石-SiC復合襯底和SiC襯底上的GaN器件的I-V曲線

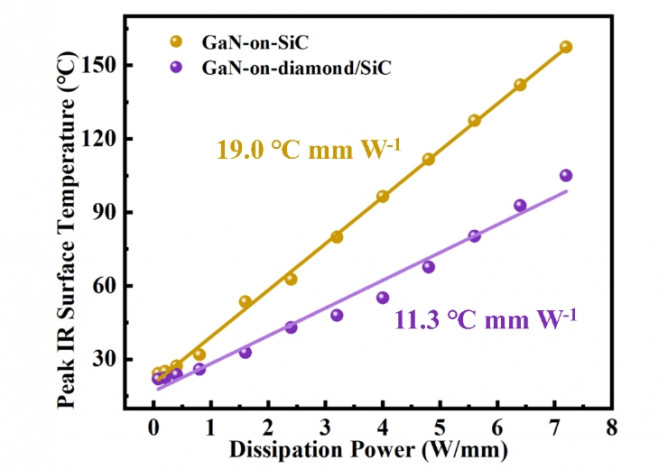

圖3 Tb =25 °C時器件表面溫度與耗散功率的關系

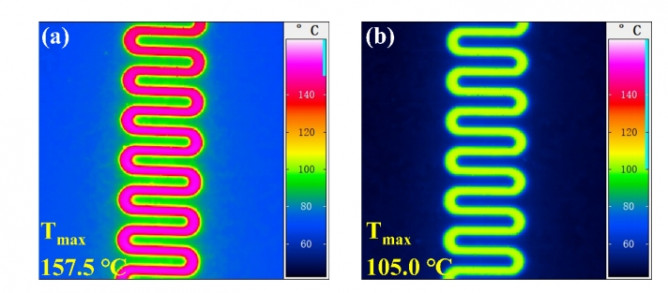

圖 相同耗散功率(Pdiss = 7.2 W mm-1)下，Tb = 25 °C時器件的熱像圖：(a) GaN-on-SiC；(b) GaN-on-diamond/SiC。

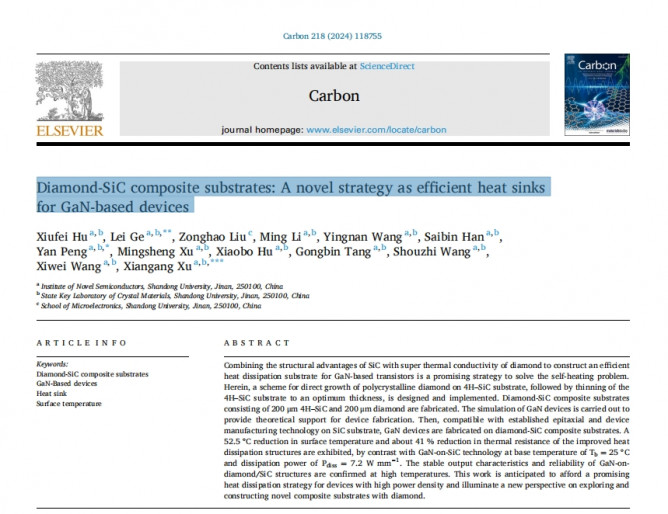

相關論文發表在Carbon雜志期刊上，山東大學博士研究生胡秀飛為文章的第一作者，彭燕、葛磊和徐現剛為通訊作者。
