近日，在半導(dǎo)體熱管理技術(shù)領(lǐng)域，研究者們實(shí)現(xiàn)了一項(xiàng)具有里程碑意義的突破。來自天津中科晶禾和日本東京大學(xué)的科學(xué)家通過創(chuàng)新的表面活化鍵合技術(shù)，成功降低了氮化鎵（GaN）與金剛石之間的室溫鍵合界面電阻（TBR），為電子設(shè)備的高效散熱開辟了新的道路。相關(guān)結(jié)果公布在著名預(yù)印版論文平臺(tái)arXiv上。

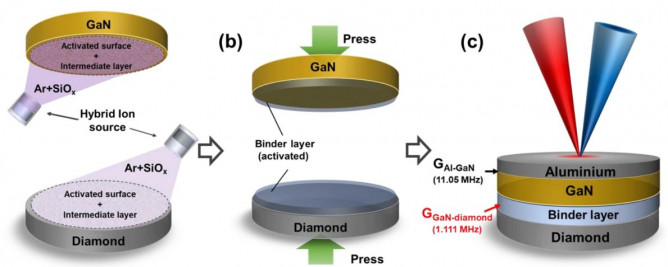

長(zhǎng)期以來，半導(dǎo)體金剛石結(jié)構(gòu)中的TBR一直是制約電子設(shè)備性能提升的瓶頸。為了克服這一難題，研究團(tuán)隊(duì)采用了混合SiOx-Ar離子源的表面活化鍵合技術(shù)，該技術(shù)在GaN和金剛石之間形成一個(gè)超薄且穩(wěn)定的界面層，而且氧化物界面層將提供更好的界面絕緣性能，有助于高頻的射頻器件應(yīng)用。

通過細(xì)致的實(shí)驗(yàn)調(diào)整，研究人員在界面層厚度為2.5 nm時(shí)實(shí)現(xiàn)了創(chuàng)紀(jì)錄的低TBR值，僅為8.3 m²·K/GW。這一成果不僅顯著提升了GaN-on-Diamond結(jié)構(gòu)的熱傳導(dǎo)效率，也為未來高性能電子設(shè)備的散熱設(shè)計(jì)提供了新的可能性。

值得注意的是，界面層的厚度對(duì)TBR具有極大的影響。當(dāng)界面層厚度加倍至5.3 nm時(shí)，TBR迅速增加到34 m²·K/GW。研究人員通過理論分析揭示了這一現(xiàn)象的原因：金剛石/SiOx互擴(kuò)散層擴(kuò)展了振動(dòng)頻率，導(dǎo)致晶格振動(dòng)不匹配增加，進(jìn)而抑制了聲子的傳輸。

這項(xiàng)研究不僅展示了表面活化鍵合技術(shù)的巨大潛力，也為未來半導(dǎo)體熱管理技術(shù)的研究提供了新的方向。隨著電子設(shè)備的性能不斷提升，對(duì)散熱性能的要求也越來越高。通過降低TBR，可以顯著提高電子設(shè)備的散熱效率，從而保障其穩(wěn)定運(yùn)行和延長(zhǎng)使用壽命。

天津中科晶禾和日本東京大學(xué)的的這項(xiàng)聯(lián)合研究成果已經(jīng)引起了業(yè)界的廣泛關(guān)注。未來，隨著技術(shù)的不斷發(fā)展和完善，我們有理由相信半導(dǎo)體熱管理技術(shù)將迎來更加廣闊的應(yīng)用前景。
